新闻资讯

原理

SPS烧结机理还没有达成较为统一的认识，其烧结的中间过程还有待于进一步研究。

一般认为：SPS过程除具有热压烧结的焦耳热和加压造成的塑性变形促进烧结过程外，还在粉末颗粒间产生直流脉冲电压，并有效利用了粉体颗粒间放电产生的自发热作用，因而产生了一些SPS过程特有的现象 。

第一，由于脉冲放电产生的放电冲击波以及电子、离子在电场中反方向的高速流动，可使粉末吸附的气体逸散，粉末表面的起始氧化膜在一定程度上被击穿，使粉末得以净化、活化；

第二，由于脉冲是瞬间、断续、高频率发生，在粉末颗粒未接触部位产生的放电热，以及粉末颗粒接触部位产生的焦耳热，都大大促进了粉末颗粒原子的扩散，其扩散系数比通常热压条件下的要大得多，从而达到粉末烧结的快速化;

第三，ON- OFF快速脉冲的加入，使粉末内的放电部位及焦耳发热部件，都会快速移动，使粉末的烧结能够均匀化。使脉冲集中在晶粒结合处是SPS过程的一个特点。

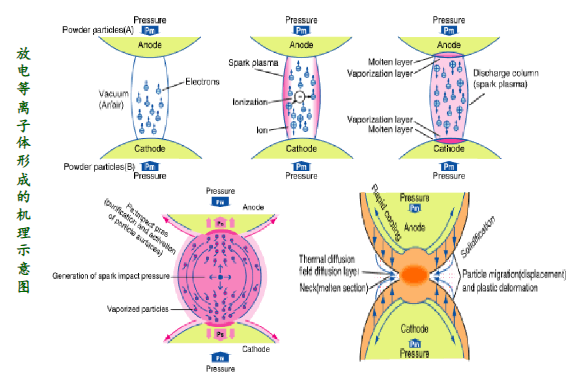

SPS过程中，颗粒之间放电时，会瞬时产生高达几千度至1万度的局部高温，在颗粒表面引起蒸发和熔化，在颗粒接触点形成颈部，由于热量立即从发热中心传递到颗粒表面和向四周扩散，颈部快速冷却而使蒸汽压低于其他部位。

气相物质凝聚在颈部形成高于普通烧结方法的蒸发-凝固传递是SPS过程的另一个重要特点。

晶粒受脉冲电流加热和垂直单向压力的作用，体扩散、晶界扩散都得到加强，加速了烧结致密化过程，因此用较低的温度和比较短的时间可得到高质量的烧结体。SPS过程可以看作是颗粒放电、导电加热和加压综合作用的结果。S. W. Wang和L. D.Chen等人分别对导电Cu粉和非导电Al2O3粉进行SPS烧结研究，认为导电材料和非导电材料存在不同的烧结机理，导电粉体中存在焦耳热效应和脉冲放电效应，而非导电粉体的烧结，主要源于模具的热传导。

放电等离子烧结的中间过程和现象十分复杂，许多科学家们对SPS的烧结过程建立了模型。U.Anselmi-Tamburini等对SPS过程中的电流和温度的分布进行了模拟，认为温度的分布和电流的分布紧密相关。

优点

放电等离子烧结由于强脉冲电流加在粉末颗粒间，因此可产生诸多有利于快速烧结的效应。其相比常规烧结技术有以下优点：

烧结速度快；

改进陶瓷显微结构和提高材料的性能；

放电等离子烧结融等离子活化、热压、电阻加热为一体，升温速度快、烧结时间短、烧结温度低、晶粒均匀、有利于控制烧结体的细微结构、获得材料的致密度高，并且有着操作简单、再现性高、安全可靠、节省空间、节省能源及成本低等优点。

应用领域

SPS设备为非常特殊的新型材料的制造提供了可能，诸如：

1、可以在晶粒无显著长大的状态下烧结出纳米材料

2、梯度功能材料

3、金属材料

4、磁性材料

5、复合材料等

6、结构陶瓷和功能材料

7、其他材料
